Wild Light V 가 입고 되었습니다..

대청봉2007.12.04 15:13조회 수 9955추천 수 120댓글 0

  • 2
    • 글자 크기







Wild Light II를 개선한 신제품 Wild Light V 가 입고 되었습니다.. 개선된 부분을 말씀드리면;

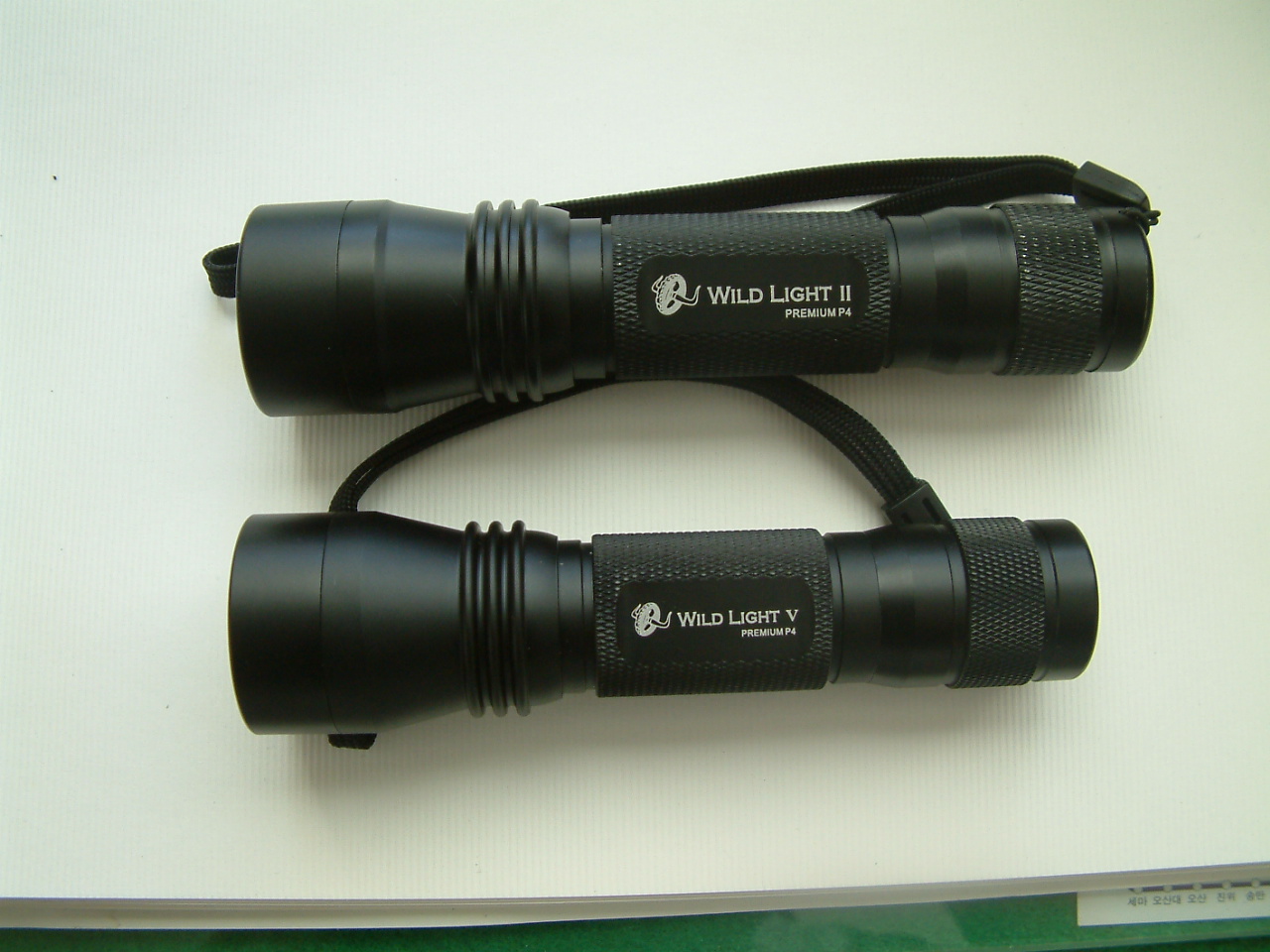

1) 길이가 145mm에서 129mm로 짧아 졌습니다.. 헤드부분의 직경은 같습니다만, 몸통 부분의 굵기가 28mm 에서 26.5mm 로 가늘어 졌습니다..  무게도 가벼워 졌습니다만 아직 측정해 보진 못했습니다..

2) 마이크로 컴퓨터를 채택하여 스위치를 껐다 키거나 켜진 상태에서 살짝 눌러 주면 밝기가 최대 - 중간 - 깜빡이 모드로 변환됩니다.. 2초 이상 한 모드에 있으면 다음 번 라이트를 킬 때 그 모드로 켜지는 최종모드 기억 기능이 있습니다..

일부 타사 제품에 5 모드 제품이 있습니다만 한번 원하는 모드로 가려면 스위치를 너무 많이 누르게 되어 있고 깜빡이 모드는 점멸이 너무 빨라, 모드를 3개로 줄이고 깜빡이 속도를 1초에 2번으로 줄였습니다..

일부 타사 제품이 1A를 흘리게 되어 있습니다만.. 배터리 전압이 떨어지면 정전류 작동이 되지 않고 밝기가 시간이 가면서 떨어집니다.. 발열을 고려한 신롸성 있는 설계가 되어 있는지는 잘 모르겠군요.. 최대 연속 사용시간과 밝기유지구간등을 고려하여 최대 전류를 700mA로 결정하였습니다..

3) 고무 O-ring 재질을 고무에서 실리콘 고무로 바꿔 끊어지는 문제를 해결하였습니다..

4) 정전류 드라이버를 채택하여 방전초기 부터 방전 말기 까지 같은 밝기를 유지합니다..

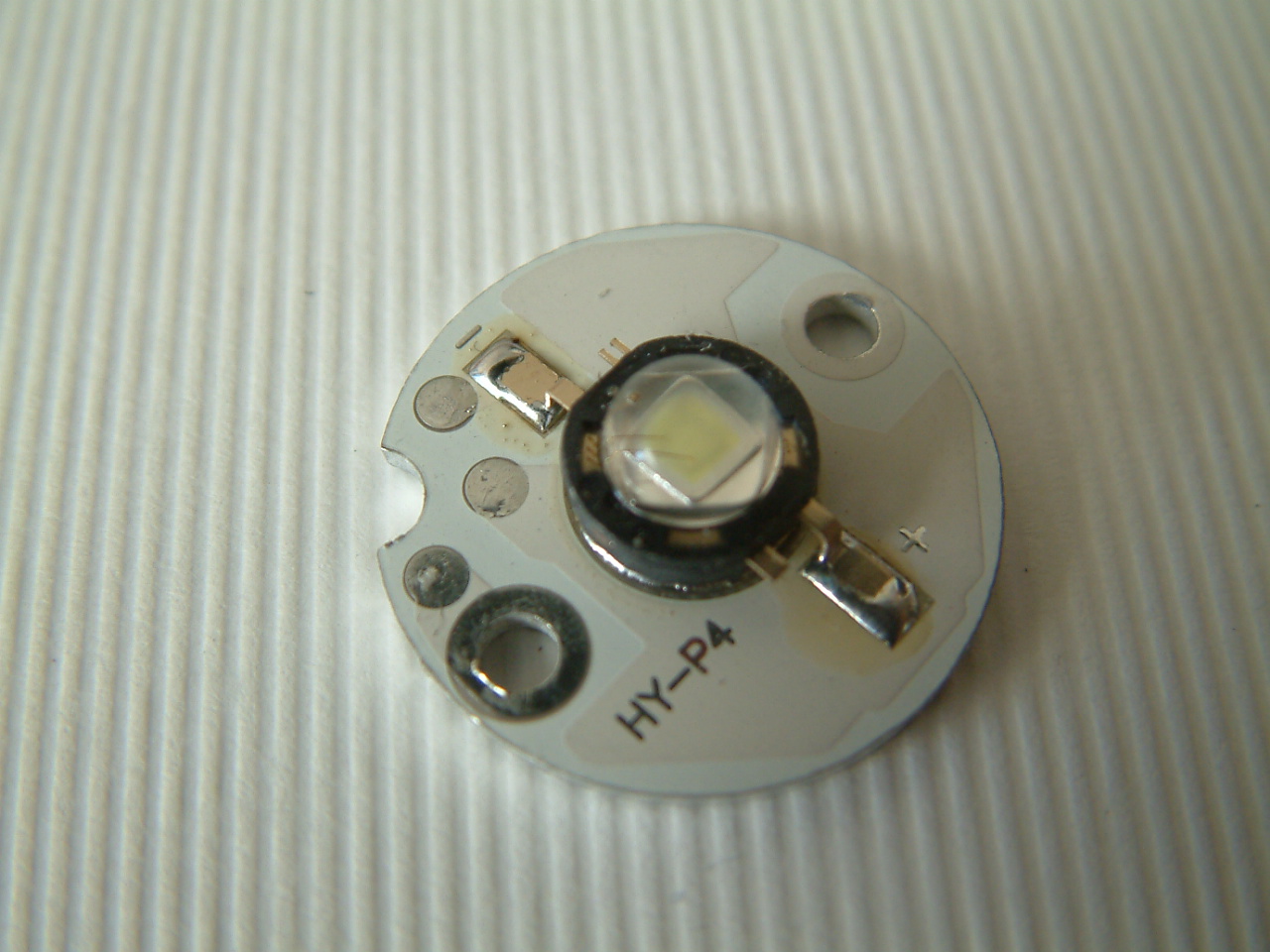

5) LED가 부착되는 Metal PCB를 개선하여 LED에서 발생하는 열이 효율적으로 방열되도록 하였습니다.. LED는 종전의 실리콘 그리스방식이 아니라 Metal PCB에 LED의 Slug를 직접 납땜하여 열전도를 혁신적으로 개선하였습니다.. 이 Metal PCB는 2개의 2.5mm 나사로 헤드 모듈에 조립되어 방열 효율이 극대화 되었습니다..

6) 이미 개선하여 적용하고 있습니다만 잔차 부착홀더를 개선하여 홀더 부러짐 문제를 해결하였습니다.. Wild Light V에서는 라이트와 홀더 사이에 고무편을 넣도록 하여 뒤에서 스위치를 누를 때 라이트가 밀리는 문제도 해결하였습니다..

7) 자작을 원하시는 분들을 위하여 Wild Light V에 사용하는 부품을 제공합니다..
   - USXOH (혹은 밝기/색상/Vf 선별된) P4 LED 가 부착된 Metal PCB
   - MCU가 부착된 3 모드 1A 정전류 드라이버 보드
   - 반사갓

^^
