MTB의 각종 길이 측정방법(wildbike에 어떤 분이 올려 놓으신 측정방법에 관한 자료를 제가 임의로 정리한 것입니다.)

nevi03172006.08.20 10:09조회 수 33541추천 수 9댓글 1

  • 1
    • 글자 크기

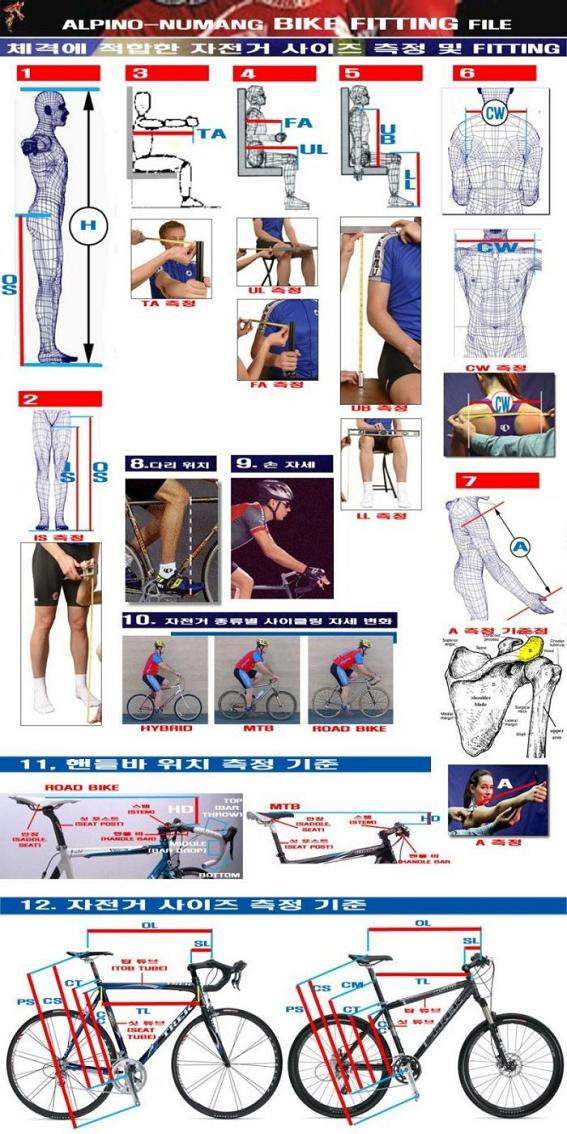

MTB의 각종 길이 측정방법

가) seattube 길이 산출 C-C (센터<중심>~센터<중심>)

1. 일반적 (0.65*IS) -10~12cm / 2.54 = 인치
2. 전통적 (IS*2/3) - 10~12cm/ 2.54 = 인치
3. 간단한 측정방법 IS - STANDOVER = 7.62~15.24cm

참조: IS - INSEAM : 크고 두꺼운 책을 수평상태로 허벅지 사이에 끼우고 사타구니 쪽으로 바짝 밀어 붙인 후 바닥에서 책의 상단까지 재시면 됩니다.

나) toptube 길이 산출 C-C

(UB x 0.7525) + (FA x 0.078) + (TA x 0.07) - 1cm =

참조: UB - UPPER BODY(상체길이) : 평평한 의자에 앉아서 의자에서 어깨까지의 길이를 재시면 됩니다.
      FA - FOREARM(팔꿈치까지 길이) : 팔꿈치를 90도로 굽히고(벽과 직각이 되고 바닥과는 수평이 되는 것입니다.) 팔꿈치와 등이 벽에 붙도록 기대고 손안에 볼펜이나 연필 등을 말아 쥐고 있습니다. 이 상태에서 벽에서부터 볼펜의 중심까지 재시면 됩니다.
      TA - TOTAL ARM(팔 전체 길이) : 벽에 기대서 연필 등을 손안에 말아 쥐고서 팔을 수평으로 쭉 편 뒤에 벽에서부터 손에 쥔 연필 등의 중심까지 재시면 됩니다.


다) stem 길이 산출

(TA x 0.2) - 4cm =

라) overall reach 길이 산출

1. 일반적 toptube 길이(C-C) + stem 길이
2. UB + (TA / 2) =
3. UB + (A / 2) + 4 =

참조: A - ARM(팔길이) : 어깨의 바깥쪽의 툭 튀어나온 뼈 부위에서부터 손안에 쥔 연필 등의 중심까지 재시면 됩니다.

마) 안장높이 산출

1. 페달축중심~안장상단의 중심 제일 낮은 곳 1.04~1.06(사용목적에 따라) x IS =
2. BB중심~안장상단의 중심 제일 낮은 곳   0.883 x IS =

바) 핸들바 위치
0.005 x ( CS x CS ) -(0.2 x CS) - 1.5  - 2 - (4~5cm) =

참조: CS는 위의 바의 2번에 적어 놓은 0.883 X IS 길이입니다.
        IS가 66.9cm 이하인 경우는 - 2를 하지 않습니다.

사) 안장 수평 만드는 방법 : 안장을 조정하여 양쪽 페달을 9시 3시로 맞추고 무릎 앞쪽이 페달 중심축과 수직이 되게 만들면 됨
남자: 안장 앞코(saddle nose)가 1‘~3' 높게
여자: 안장 뒤쪽이                   1‘~3‘ 높게

  참고: 위의 여러가지 길이들을 측정하실 때는 가급적 다른 사람의 도움을 받아서 측정하시고 아울러 2-3번 측정해서 그 평균치를 적용하시는게 좋습니다.
